自力式壓力調節閥的工作原理
自力式調節閥是什么？
自力式調節閥也稱直接作用式調節閥，它不需要外部能源，直接利用被調介質的能量來操縱調節機構，實現自動控制。自力式調節閥可以實現溫度、壓力、流量等參數的調節。

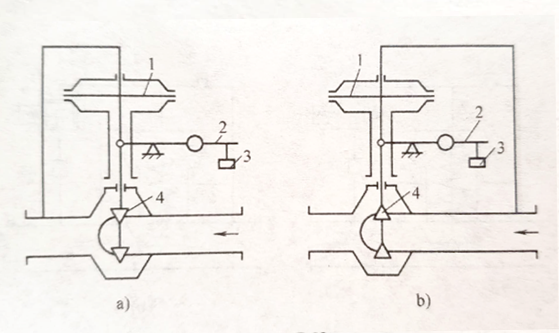

帶指揮器的自力式壓力調節閥，如圖1所示為帶指揮器的自力式壓力調節閥，采用圖1a所示的閥后壓力調節時，當被調介質的壓力升高，作用在主閥膜片2下面的壓力就大于上面的壓力，閥芯9向上移動，使流通面積減小，這樣，閥后壓稍微下降，同時作用在指揮器膜片3上的壓力增大，當作用在指揮器膜片3上的力大于指揮器給定彈簧7的力時，指揮器膜片組件6向右移動，擋板4靠近噴嘴5,指揮器的輸出壓力減小，通到主閥膜片2上面的壓力隨之降低，閥芯9繼續向上移動，流通面積繼續減小，被調介質的壓力繼續降低，直到與指揮器給定彈簧7的力相平衡為止。反之，當被調介質的壓力降低時，作用在指揮器膜片3上的壓力減小，當這個壓力小于指揮器給定彈簧7的力時，指揮器膜片組件6向左移動，擋板4離開噴嘴，指揮器的輸出壓力增大，將閥芯9打開，閥后壓力回升到給定值，針形閥1用做調整放大倍數，過濾器8能夠濾去介質中的顆粒雜質，防止噴嘴被堵而失去作用。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營蒸汽疏水器，v型球閥，角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：m.cjzy888.com，或撥打免費咨詢熱線400 111 9611。
自力式調節閥也稱直接作用式調節閥，它不需要外部能源，直接利用被調介質的能量來操縱調節機構，實現自動控制。自力式調節閥可以實現溫度、壓力、流量等參數的調節。
帶指揮器的自力式壓力調節閥，如圖1所示為帶指揮器的自力式壓力調節閥，采用圖1a所示的閥后壓力調節時，當被調介質的壓力升高，作用在主閥膜片2下面的壓力就大于上面的壓力，閥芯9向上移動，使流通面積減小，這樣，閥后壓稍微下降，同時作用在指揮器膜片3上的壓力增大，當作用在指揮器膜片3上的力大于指揮器給定彈簧7的力時，指揮器膜片組件6向右移動，擋板4靠近噴嘴5,指揮器的輸出壓力減小，通到主閥膜片2上面的壓力隨之降低，閥芯9繼續向上移動，流通面積繼續減小，被調介質的壓力繼續降低，直到與指揮器給定彈簧7的力相平衡為止。反之，當被調介質的壓力降低時，作用在指揮器膜片3上的壓力減小，當這個壓力小于指揮器給定彈簧7的力時，指揮器膜片組件6向左移動，擋板4離開噴嘴，指揮器的輸出壓力增大，將閥芯9打開，閥后壓力回升到給定值，針形閥1用做調整放大倍數，過濾器8能夠濾去介質中的顆粒雜質，防止噴嘴被堵而失去作用。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營蒸汽疏水器，v型球閥，角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：m.cjzy888.com，或撥打免費咨詢熱線400 111 9611。
